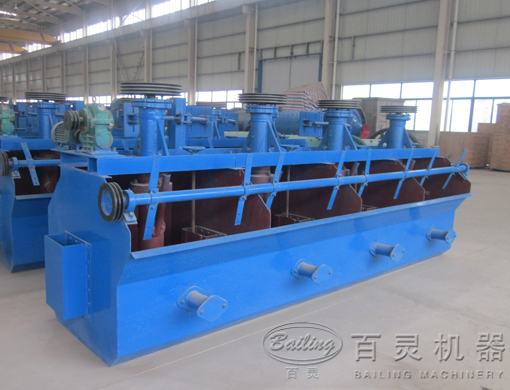

浮选机

产品介绍

工作原理

　　浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮的空气分配器也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上推出，由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出或进入泡沫槽。还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。

产品优势

产品参数

XJK浮选机详细参数：

规格型号	有效 直径 (m3/槽)	叶轮直径(mm)	生产能力 (m3/min)	叶轮转速(r/min)	刮板转速(r/min)	配用电机		外形尺寸四槽一体(mm)	重量(吨/槽)
						型号	功率(KW)
XJK-0.13	0.13	200	0.05-0.16	600	17.5	Y90L-4	1.5	2100×865×900	0.35
XJK-0.23	0.23	250	0.12-0.28	500	17.5	Y90L-4	1.5	2625×1130×1290	0.41
XJK-0.35	0.35	300	0.15-0.5	470	17.5	Y100L1-4	2.2	3012×1350×1320	0.45
XJK-0.62	0.62	350	0.3-0.9	400	16	Y100L2-4	3	3800×1500×1550	0.85
XJK-1.1	1.1	500	0.6-1.6	330	26	Y132m-6	5.5	4680×1820×1950	1.4
XJK-2.8	2.8	600	1.5-3.5	280	26	Y160L-6	11	7750×2600×2700	2.43

SF浮选机详细参数：

型号规格			SF0.37	SF0.7	SF1.2	SF2.8	SF4
槽体容积 (m3)			0.37	0.7	1.2	2.8	4
叶轮直径(mm)			300	350	450	550	650
生产能力(t/h)			0.2-0.4	0.3-0.9	0.6-1.2	1.5-3.5	0.5-4
叶轮转速 (r/min)			352	400	312	268	238
配套电机	型号	转子	Y90L-4	Y132S-6	Y13M-6	Y180L-8	Y200L-8
		刮板	Y80L-4	Y90L-6	Y90L-6	Y100L-6	Y100L-6
	功率(kw)		①1.5 ②0.75	①3 ②1.1	①5.5 ②1.1	①11 ②1.5	①15 ②1.5
单槽重量(t/单槽)			445	600	1240	2242	2660
外形尺寸(mm)			700×700×750	900×1100×950	1100×1100×1100	1700×1600×1150	1700×1600×1150
